S/FTP Installation Cable for tougher environments
| Application Generic Data transmission. This cabel is a Cat5e S/FTP cable meant for use as installation(horizontal) cable in tougher electrical and mechanical environment, including ships and offshore units. Standards EN 50173-1; EN 50288-2-1 ISO/IEC 11801; IEC 61156-5 Det Norske Veritas (DNV) spesification No. 6-827.50-2 and Lloyd Register approval system, 2002 Fire rating LSHF-FR(SHF1) : IEC 60754-2; IEC 61034, IEC 60332-3-24 Chemical resistance Mineral oils IRM 902 (IEC60811-2-1) : 7 days/23°C 4 hours/70°C Diesel – IRM 903 (IEC60811-2-1) : 7 days/23°C 4 hours/70°C |
|||||||||||||||||||||
| Certification This cable is certified by: Det Norske Veritas (DNV) and Lloyd Register. Construction |
|||||||||||||||||||||

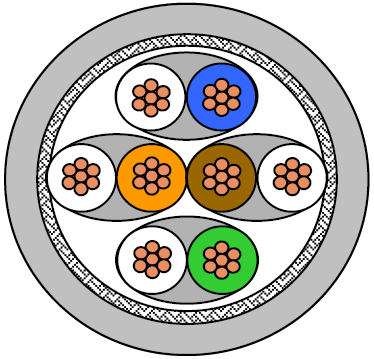

| Conductor | Stranded copper wire Ø 0.22 mm2 | ||||||||||||||||||||
| Insulation | PE, Ø 1.4 mm | ||||||||||||||||||||
| Twisting | 2 cores to the pair | ||||||||||||||||||||
| Cable lay up | 4 pairs | ||||||||||||||||||||
| Pair screen | Al-laminated plastic foil around each pair | ||||||||||||||||||||
| Overall screen | Copper braid, tinned Ø 6,2 mm | ||||||||||||||||||||
| Sheath | Oil resistant, Fire retardant and halogen free LSHF-FR(SHF1). | ||||||||||||||||||||
| Mechanical Properties | |||||||||||||||||||||
| Bending radius | Without load | 8 x D | |||||||||||||||||||
| With load | 4 x D | ||||||||||||||||||||
| Temperature range | During operation | -40°C to + 85°C | |||||||||||||||||||
| During installation | -15°C to + 50°C | ||||||||||||||||||||
| Fire load 4 pair | 515 MJ/km | ||||||||||||||||||||
| Maximum tensile load | During operation | No load | |||||||||||||||||||
| During installation | 100 N | ||||||||||||||||||||
ToughCat 5e |
|||||||||||||||||||||
| Electrical Properties at 20°C | |||||||||||||||||||||
| DC loop resistance | £ 158 Ω/km | ||||||||||||||||||||
| Resistance unbalance | £ 2% | ||||||||||||||||||||
| Insulation resistance | (500 V) | ³ 5000 MΩxkm | |||||||||||||||||||
| Capacitance | at 800 Hz | Nom. 43 nF/km | |||||||||||||||||||
| Capacitance unbalance | (pair to ground) | £ 1500 pF/km | |||||||||||||||||||
| Mean Characteristic impedance | @ 100 MHz) | 100 ± 5 Ω | |||||||||||||||||||
| Nominal velocity of propagation | 0,75c | ||||||||||||||||||||
| Propagation delay | £ 450 ns/100 m | ||||||||||||||||||||
| Delay skew | £ 15 ns/100 m | ||||||||||||||||||||
| Transfer impedance | at 1 MHz | £ 10 mΩ /m | |||||||||||||||||||
| at 10 MHz | £ 8 mΩ /m | ||||||||||||||||||||
| at 30 MHz | £ 10 mΩ /m | ||||||||||||||||||||
| Coupling attenuation | ³ 85 dB | ||||||||||||||||||||
| Nominal Transmission characteristics at 20°C | |||||||||||||||||||||
| F (MHz) |
Attenuation (dB/100m) |
NEXT (dB) |
ACR (dB/100m) |
Return loss (dB) |
PS-NEXT (dB) |
PS-ACR (dB/100m) |
ELFEXT (dB/100m) |
PS-ELFEXT (dB/100m) |
|||||||||||||
| 1 | 2,1 | 90 | 88 | 87 | 85 | 85 | 82 | ||||||||||||||
| 4 | 4,0 | 90 | 86 | 27 | 87 | 83 | 85 | 82 | |||||||||||||
| 10 | 6,3 | 90 | 84 | 30 | 87 | 81 | 79 | 76 | |||||||||||||
| 16 | 8,0 | 90 | 82 | 30 | 87 | 79 | 75 | 72 | |||||||||||||
| 20 | 9,0 | 90 | 81 | 30 | 87 | 78 | 73 | 70 | |||||||||||||
| 31.25 | 11,4 | 90 | 79 | 30 | 87 | 76 | 69 | 66 | |||||||||||||
| 62.50 | 16,5 | 86 | 70 | 30 | 83 | 67 | 63 | 60 | |||||||||||||
| 100 | 21,3 | 83 | 62 | 30 | 80 | 59 | 59 | 56 | |||||||||||||
| 155.00 | 24,2 | 81 | 57 | 26 | 78 | 54 | 57 | 54 | |||||||||||||
| 200.00 | 31,5 | 78 | 47 | 25 | 75 | 44 | 53 | 50 | |||||||||||||
| 250.00 | 35,8 | 77 | 41 | 25 | 74 | 38 | 51 | 48 | |||||||||||||
| 300.00 | 47,1 | 73 | 26 | 23 | 70 | 23 | 47 | 44 | |||||||||||||
| 600.00 | 60,1 | 71 | 11 | 20 | 68 | 8 | 44 | 41 | |||||||||||||
| Technical Data | |||||||||||||||||||||
| Description | Variant | Colour | Outher diameter (D) mm |
Delivery form | Weight kg/km |
Material code | El. No | DCN No. | |||||||||||||
| ToughCat 5e S/FTP 4×2/0,22mm² |
LSHF-FR (SHF1) | Grey RAL7035 | 7,7 | Drum 500m | 68 | 1000745 | -00500DP | 1089209 | 792621 | ||||||||||||
